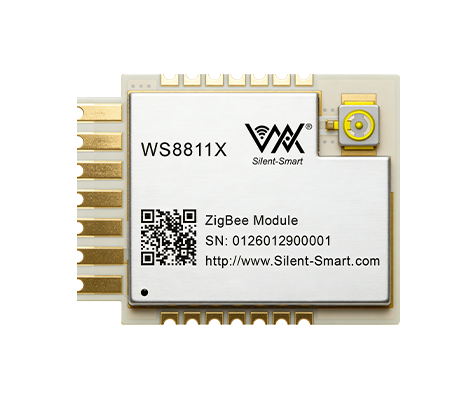

WS8811X是一款基于Telink TLSR8258无线SoC设计的Zigbee 3.0无线通信模块，工作于2.4GHz频段，采用最高48MHz主频的32位MCU，集成512KB Flash和64KB RAM，并支持集中式网络管理及Zigbee 3.0安全通信机制。模块支持点对点、星型和Mesh等多种网络拓扑，网络节点可扩展至100个以上，并具备网络自愈能力；当网络中的中间节点异常或离线时，其他节点可根据网络状态重新建立或维持通信。
WS8811X将Zigbee网络管理与设备控制功能集成到模块内部，用户可通过串口指令完成参数配置、PAN_ID切换、节点地址查询、设备角色切换及恢复出厂设置，并支持远程空中配置，可直接对网络中的其他设备进行参数管理。模块最低周期休眠电流约2μA，支持串口接收唤醒及周期唤醒机制，实测通信距离可达500m，同时提供远程GPIO、PWM及ADC控制能力，适用于智能家居、工业传感器、安防定位、无线遥控、医疗保健、AMI抄表、楼宇自动化及农业大棚等Zigbee组网场景。
实测通讯距离可达500m
集中式网络管理:ZIGBEE 3.0安全标准集中式入网机制，数据安全、可靠
大容量：512K容量的flash，64K容量的RAM，网络节点可以扩展到100以上
角色切换：用户可通过串口指令让设备在终端和休眠终端的两种种类型中任意切换
支持多种网络拓扑：点对点，星型网，MESH网
网络自愈：网络中间节点丢失，其他网络自动加入或保持原网络
地址收索：用户可根据已加入网络节点的 MAC 地址查找出相应的短地址，同时也可以根据节点的短地址查找网络中每个节点相应的长地址
数据安全： 集成ZIGBEE 3.0 安全通讯标准，网络含有多级安全密匙
串口配置： 模块内置串口指令，用户可通过出串口指令配置（查看）模块的参数及功能。
网络 PAN_ID 的任意切换，用户可自定义 PAN_ID 加入相应网络或者将自动选择 PAN_ID 加入网络
GPIO 控制： 本地/远程的 GPIO 电平控制，2个IO可选择
PWM 控制： 本地/远程的 PWM 控制， 4路PWM 通道供用户选择
ADC 控制： 本地/远程的 ADC 读取，3路 ADC 通道供用户选择（包括电源电压检测）
一键恢复波特率：如果用户忘记或不知波特率的情况下，可使用该功能，恢复默认波特率为 115200
串口接收唤醒：支持串口接收唤醒功能，当模块处于休眠状态下当接收到一帧小于等于10个字节的数据时将被唤醒，此数据为唤醒帧用于唤醒模块将不会被当做数据处理
模块复位：用户可通过串口命令对模块进行复位操作
恢复出厂设置：用户可通过串口命令对模块进行出厂设置的恢复
空中配置：用户可使用空中配置指令远程配置网络中的其他设备
